关于服务器的功耗问题的记录
随笔
我第一份运维工作时，公司有2台IBM的服务器放在办公室做ERP服务器。
刚入职不久就遇上了停电，好在有UPS，连忙去关机，后来一排查，发现是没电费了，赶紧联系公司行政去交电费。
充了500元，电费是民电，好像是5毛一度，以为能用很久，结果没到一个月又停电了。
后来就让行政去充一千，然后每隔一段时间去查一下电费。
我算了一下2台服务器，就差不多1千二百瓦，再加UPS和一个台式机，以及显示器交换机等，应该有1千600瓦，一天40度电，一个月1200度，一个月差不多600元。啧啧啧，相当于我当时半个月工资，吃了一惊。再后来听财务说公司旗下那个餐厅一个月电费就要3万，更是吓我一跳。
从此我就有些留意设备的功耗了。
服务器的功耗调整
我知道的主要有2个地方进行配置
方法一是 BIOS 内进行设置，主要就是选择CPU的性能模式和节能模式，还有风扇转速，不过一般不会去管风扇。
这个设置很有意义，我以前维护过一个惠普的刀箱，里面有16台刀片，主要跑的是java应用, 服务器CPU使用率日峰值在35%左右，有一次某主机关机维护，我到ILO管理界面去开机时，看到这些主机都是节能模式，突发奇想就把这一台机器改为了性能模式，开机后启动应用，第二天发现这台服务器CPU日峰值只有18%，基本上少了一半。
看了一下业务程序完全正常，我于是就去找惠普原厂小哥聊这个现象，他说性能模式就是性能更好，但是功耗高费电，别的没影响。
我问那为什么不出场就设定性能模式呢？
答: 主要是客户场景不一样，节能模式适配更通用，例如个别机房电源功率规划的问题，还有些客户就在意这个功耗等。
这我就知道了CPU的性能模式比节能模式要强很多，很多服务器优化案例都推荐开性能模式。
方法二是在操作系统上调整，内核提供了一个模块可以来做这个事情；
查看内核提供的CPU频率调整模块, 不同的CPU适用于不同模块
1
|
ls /usr/lib/modules/$(uname -r)/kernel/drivers/cpufreq/
|
用户一般直接使用 cpupower 工具进行调整就行
实例
比如我的笔记本 CPU 是 i5-1135G7 @ 2.40GHz
标准情况下是 2.4GHz 的频率，此时CPU功耗一般，28瓦；
睿频最高可到 4.20GHz, 此时CPU功耗很高，持续时间不能太长就会降频
最低可以到 400MHz，此时功耗非常低，省电
官方说如果是 900MHz 的话，功耗就是12瓦
现在一般都是系统自动管理的，有任务时就增加CPU的可用频率，没复杂任务时就减少CPU的频率，从而降低功耗;
查看当前CPU的可用频率
现在没有什么任务在执行，可以看到有一个核心就只有 400MHz, 而且全部核心都低于 2.4GHz
1
2
3
4
5
6
7
8
9
|
[wait@wait-fedora ~]$ grep MHz /proc/cpuinfo
cpu MHz : 545.292
cpu MHz : 1060.289
cpu MHz : 1100.000
cpu MHz : 911.133
cpu MHz : 975.920
cpu MHz : 998.759
cpu MHz : 400.000
cpu MHz : 1017.391
|
执行此命令可以跟踪观察到频率是一直在变化的
1
|
watch -n 1 "cat /proc/cpuinfo | grep MHz"
|
倾向策略
虽然CPU可用频率是可以动态调整的，但是这也不是一点代价没有的；
因为增加频率时是有延迟的，而且不是立即增加到最高值，对于长期需要高频率CPU或者突然要求高频CPU的场景就不合适了。
于是我们可以将当前的能耗模式，设置为性能模式，也就是可用CPU频率始终维持在最高，于是应用程序执行时随时可以享用到最高频的计算资源。
几种模式简介
ondemand 均衡模式: 系统默认的模式，有效实现了动态频率调节
conservative 均衡模式: 相对于 ondemand 来说频率的调整会慢点，省电
interactive 性能优先: 优先走高频, 任务不繁忙时再慢慢降低
smartass 性能优先: 似乎比 interactive 模式调整频率时好一点
performance: 性能模式: 服务器平台直接上最高频，缓降速增
powersave: 节能模式: 缓增速降
userspace: 自定义模式: 由用户自己的程序来控制
Hotplug: 均衡模式: 据说会直接尝试关闭掉一颗CPU核心
我只试过 ondemand performance powersave 模式，其它没试过
查看当前的策略模式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
sudo cpupower frequency-info
analyzing CPU 1:
driver: intel_pstate
CPUs which run at the same hardware frequency: 1
CPUs which need to have their frequency coordinated by software: 1
maximum transition latency: Cannot determine or is not supported.
hardware limits: 400 MHz - 4.20 GHz
available cpufreq governors: performance powersave
current policy: frequency should be within 400 MHz and 4.20 GHz.
The governor "powersave" may decide which speed to use
within this range.
current CPU frequency: Unable to call hardware
current CPU frequency: 1.20 GHz (asserted by call to kernel)
boost state support:
Supported: yes
Active: yes
|
重点有2个地方
“hardware limits” 硬件支持的范围
“current policy” 当前的策略，里面有个关键字 “powersave”, 表示节能模式
调整模式
命令行直接修改方式
1
2
|
cpupower frequency-set -g performance # 性能模式
cpupower frequency-set -g powersave # 节能模式
|
也可以通过修改配置文件的方式，让 cpupower 服务来管理
1
2
3
4
|
[root@ser6 ~]# cat /etc/sysconfig/cpupower
# See 'cpupower help' and cpupower(1) for more info
CPUPOWER_START_OPTS="frequency-set -g performance" # 启动时设置的模式
CPUPOWER_STOP_OPTS="frequency-set -g ondemand" # 停止服务时设置的模式
|
systemctl start cpupower
systemctl enable cpupower
修改为性能模式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
|
[root@wait-fedora ~]# cpupower frequency-set -g performance
Setting cpu: 0
Setting cpu: 1
Setting cpu: 2
Setting cpu: 3
Setting cpu: 4
Setting cpu: 5
Setting cpu: 6
Setting cpu: 7
# 查看修改后的信息
[root@wait-fedora ~]# cpupower frequency-info
analyzing CPU 2:
driver: intel_pstate
CPUs which run at the same hardware frequency: 2
CPUs which need to have their frequency coordinated by software: 2
maximum transition latency: Cannot determine or is not supported.
hardware limits: 400 MHz - 4.20 GHz
available cpufreq governors: performance powersave
current policy: frequency should be within 400 MHz and 4.20 GHz.
The governor "performance" may decide which speed to use
within this range.
current CPU frequency: Unable to call hardware
current CPU frequency: 3.17 GHz (asserted by call to kernel)
boost state support:
Supported: yes
Active: yes
# 可以看到大部分核心的可用CPU频率都增加了很多
[root@wait-fedora ~]# grep MHz /proc/cpuinfo
cpu MHz : 2577.988
cpu MHz : 400.000
cpu MHz : 4200.596
cpu MHz : 3225.769
cpu MHz : 984.432
cpu MHz : 2825.993
cpu MHz : 400.000
cpu MHz : 400.000
|
这个是在 fedora38 上进行的修改，我怀疑因为是笔记本CPU和桌面操作系统的原因，所以看起来不明显
于是我到我的 centos9 服务器主机上再验证一遍
服务器调整实例
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
|
# 调整前数据和策略
[root@ser6 ~]# grep MHz /proc/cpuinfo
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 3153.803
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 3241.522
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
cpu MHz : 4829.000
# 此时是性能模式
[root@ser6 ~]# cpupower -c all frequency-info
analyzing CPU 0:
driver: amd-pstate
CPUs which run at the same hardware frequency: 0
CPUs which need to have their frequency coordinated by software: 0
maximum transition latency: 131 us
hardware limits: 400 MHz - 4.83 GHz
available cpufreq governors: conservative ondemand userspace powersave performance schedutil
current policy: frequency should be within 400 MHz and 4.83 GHz.
The governor "performance" may decide which speed to use
within this range.
current CPU frequency: Unable to call hardware
current CPU frequency: 3.12 GHz (asserted by call to kernel)
boost state support:
Supported: yes
Active: yes
AMD PSTATE Highest Performance: 166. Maximum Frequency: 4.83 GHz.
AMD PSTATE Nominal Performance: 110. Nominal Frequency: 3.20 GHz.
AMD PSTATE Lowest Non-linear Performance: 38. Lowest Non-linear Frequency: 1.10 GHz.
AMD PSTATE Lowest Performance: 14. Lowest Frequency: 400 MHz.
|
调整后数据和策略
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
|
[root@ser6 ~]# cpupower frequency-set -g powersave
# 修改为节能模式后，频率下降很多
[root@ser6 ~]# cat /proc/cpuinfo | grep MHz
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 1085.072
cpu MHz : 400.000
cpu MHz : 400.000
cpu MHz : 1085.120
cpu MHz : 400.000
cpu MHz : 400.000
[root@ser6 ~]# cpupower frequency-info
analyzing CPU 0:
driver: amd-pstate
CPUs which run at the same hardware frequency: 0
CPUs which need to have their frequency coordinated by software: 0
maximum transition latency: 131 us
hardware limits: 400 MHz - 4.83 GHz
available cpufreq governors: conservative ondemand userspace powersave performance schedutil
current policy: frequency should be within 400 MHz and 4.83 GHz.
The governor "powersave" may decide which speed to use
within this range.
current CPU frequency: Unable to call hardware
current CPU frequency: 1.08 GHz (asserted by call to kernel)
boost state support:
Supported: yes
Active: yes
AMD PSTATE Highest Performance: 166. Maximum Frequency: 4.83 GHz.
AMD PSTATE Nominal Performance: 110. Nominal Frequency: 3.20 GHz.
AMD PSTATE Lowest Non-linear Performance: 38. Lowest Non-linear Frequency: 1.10 GHz.
AMD PSTATE Lowest Performance: 14. Lowest Frequency: 400 MHz.
|

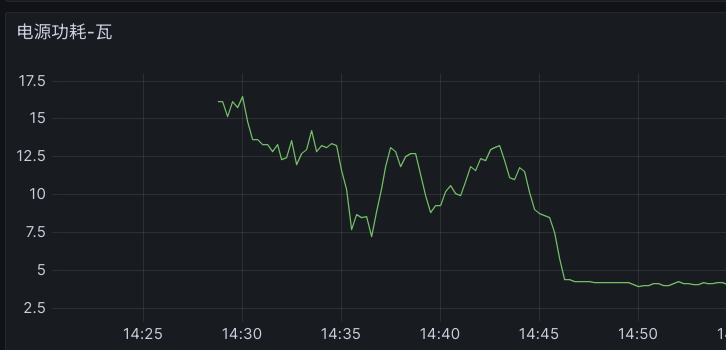

功耗变化图
可以很清楚的看到这台设备的电源功耗变化，调整前空跑状态是15瓦-17瓦之间，调整后空跑是 4 瓦;
这可是一颗 AMD Ryzen 7 7735HS, 8C16T 最高 4.83 GHz 的CPU，现在才 4 瓦，比我另外一台低功耗的 j6412 的10瓦还要低。
如果不是长期的在线或实时业务，这种低功耗模式很有意义;
如果是服务器的话，非性能要求阶段开启节能模式应该能省更多电费。
以一台服务器800瓦，1元一度来算，一年要(800x24x365/1000)=7000元电费。
特别是我这种个人家庭实验环境(商电)；
一个小时如果减少15W，一个月就省差不多16块钱(15x24x30/1000x1.5)，
我还有好几台设备再加几块硬盘，粗略估算了一下，都走节能模式的话，一个月至少可以多出2包烟钱。
啧啧啧，省到即是赚到啦～
